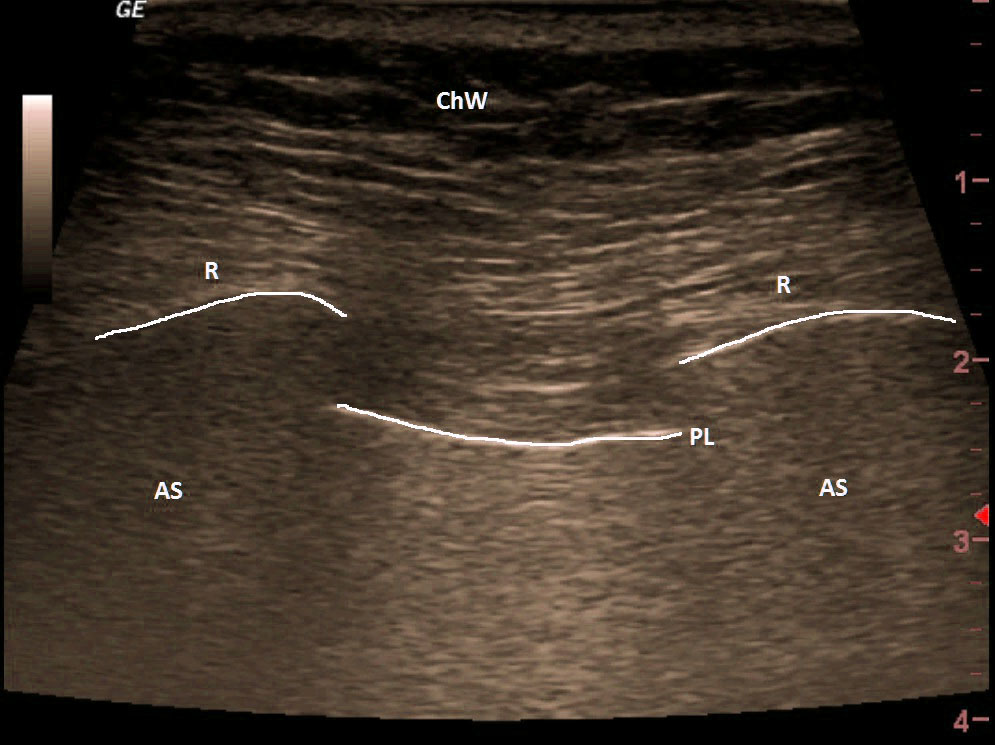

Sonda přiložená příčně na průběh žeber, v ultrazvukovém obrazu vidíme po obou stranách povrch horního a dolního žebra, pod nimi akustický stín žebra, necelý centimetr pod žebrama hyperechogenní linii – pleurální linie s „lung sliding“, což je pohyb viscerální pleury po parietální. Tento základní znak je označovaný „bat sign“ (znak netopýře) a slouží pro zorientování se.



ChW - hrudní stěna
R - žebro
PL - pleurální linie
AS - akustický stín žebra



popis
